贵州高压开关柜体为您介绍高压真空开关柜基础知识
在现场的电气调试中,高压配电系统的调试工作是一个很重要的环节,它在电力系统起着承上启下作用(将电网的高压转变成用户能使用的电压并进行分配)一点不夸张的说,没有高压配电就没有我们终端的电力使用,由于高压设备的特殊性一般情况下,受电的高压配电柜都是不允许随便操作的,更别想平时打开个高压柜去弄清高压配电柜里面的每个电气元件了。
高压真空开关柜结构上主要分为四大部分:母线室、手车室、电缆室和继电器仪表室。
一、母线室
母线室包括:
1.母线套管(支持、固定母线排,并使母线排对柜体绝缘)
2.主母线(汇集、分配电能)
3.分支母线(从主母线引出的分支至断路器上口静触头)
4.静触头盒(支持、固定断路器上口静触头,并使上口静触头对柜体绝缘)
二、手车室
手车室包括:
1.手车轨道(供手车在柜内移动时的导向和定位用)
2.静触头盒隔板(手车在实验位置和工作位置的移动过程中,遮板上、下静触头盒的活门自动相应的打开或关闭,形成隔室间有效的隔离)
3.手车式断路器本体:
1)手车底盘(支持断器本体,使断路器在试验/工作位置移动以及配合检修小车将断路器从手车室中拉出)
2)手车底盘锁环(锁住手车底盘在手车室内,具体操作在后面会详细介绍)
3)手车移动摇杆及移动操作插口:用于断路器在“工作、试验两个位置的移动操作将移动摇杄插入后,顺时针为将断路器推进,逆时针为将断路器摇出。
4)断路器本体操作面板:本体分合闸状态指示(本体分合闸状态的机械指示,判断断路器分合状态的较准确标识)
5)手动分合闸按钮(只要断路器已储能,就可以通过此按钮进行分合闸操作)
6)本体储能状态指示(已储能、未储能的机械指示)
7)手动储能器(当自动储能回路无法动作时,可将手动储能杆插入,进行手动储能)
8)断路器合闸次数指示(显示断路器合闸的次数)
9)二次插件(断路器本体状态与继电器仪表室的连接枢纽若不插上,则断路器分合闸状态无法反映到继电器仪表室操控面板及集控DCS上,无法使用继电器仪表室操控面板及集控DCS对断路器进行分合闸操作)
10) 三相灭弧柱及上、下口动触头(接通和断开一次回路的主要部分)
三、电缆室
电缆室包括:
1.电流互感器(测量出线线电流值,为电流表、计量装置、保护装置等提供电流信号)
2.出线高压电缆(出线侧通过高压电缆与用电负荷链接)
3.零序电流互感器(出线高压电缆三相一并穿过零序电流互感器中心,正常情况三相电流向量和为零,当发生单相接地时,二次线圈将有感应电流,带动继电器,使保护装置动作)
4.避雷器(设备过电压保护装置,并联在断路器出线侧,设备正常运行后一般不需要操作)
5.电压传感器(带电显示装置的传感器,为带电显示装置及电磁锁提供带电信号)
6.后柜门(其用六角螺栓拧紧,并带有电磁锁(只有出线侧不带电的情况下才能解锁,需要操作电源,其操作电源直接取自柜顶直流小母线,特殊情况下可使用钥匙机械解锁)
7.贵州高压开关柜体接地刀闸(在高压系统中,例如10KV系统内的线路出线开关或电源进线开关,为了安全起见,当断路器断开后,要将线路三相短路并接地,而这个将线路三相短路并接地的功能,就是用一组刀闸来实现的,即当断路器已断开后,同时将线路三相短路并接地,这个刀闸就是接地刀闸)
四、继电器仪表室
继电器仪表室包括:

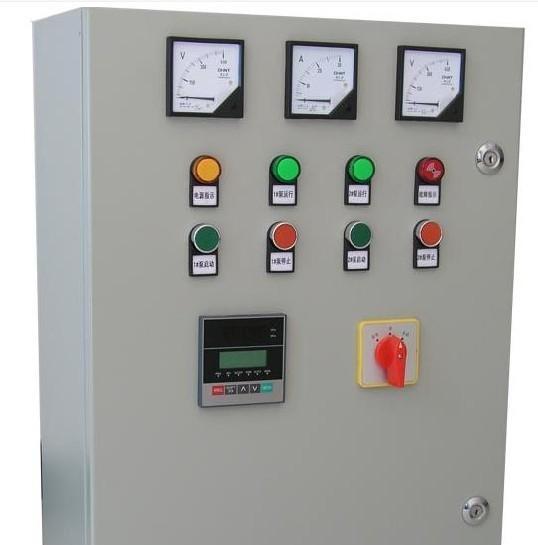

1.控制面板:开关柜状态智能操控装置,简称“综显装置”。
1) 断路器合闸指示,红色竖条灯亮
2) 断路器分闸指示,绿色斜条灯亮
3) 工作位置指示,红色竖条灯亮
4) 试验位置指示,绿色横条灯亮
5) 接地开关合闸指示,红色竖条灯亮
6) 接地开关分闸指示,绿色斜条灯亮
7) 储能指示,已储能为黄色灯亮,不亮则为未储能或指示灯坏
8) 液晶显示界面,自动加热除湿控制及温度数字显示
9) 加热指示
10) 带电显示及闭锁
11) 编程按钮
12) 储能旋钮,正常运行时应在“自动”档,一般不需要改动
13) “远方/就地”旋转开关,有“远方”“0”“就地”三个档位
14) “分/合”闸转换开关,“远方/就地”在“就地”时,可用其控制断路器的分合
2.保护跳闸压板:退出后,当负荷设备出现故障时,综保装置只会发出报警信号,但不会使断路器跳闸。停送电操作中一般不需要变动,正常运行中应保持投入状态。
3.综保装置:综合保护测控装置,其将保护功能、自动装置及远动功能综合在一个装置中,该装置即所谓的“四合一”保护(保护、遥测、遥控、遥信)
4.二次设备电源小空开:其包括综合测控保护装置、综合显示装置、分合闸回路、辅助设备等的电源投退,电源有交流、直流。
5.柜顶小母线:布置在开关柜继电器仪表室顶部,贯穿整段配电柜,包括直流小母线、交流小母线、电压小母线。
五、联锁(机械联锁,电气联锁)
开关柜设有完善的联锁结构,以保证操作本身的正确和操作者的人身安全。
1.手车位置与断路器的联锁
1) 只有当手车上的断路器处于分闸状态时,手车底盘车内阻止手车移动的联锁才能解锁,手车才能离开断开位置/试验位置或工作位置。
2) 只有当手车锁定在断开位置/试验位置或工作位置时,手车上的电气控制回路才能接通,同时手车底盘车内阻止断路器合闸的联锁才能解锁,断路器才能合闸。
3) 当手车处于中间位置时,断路器的电气合闸回路和合闸机械传动系统均被闭锁,断路器不能合闸。
2.手车位置与接地开关的联锁
1) 只有当手车处于断开位置/试验位置或移开位置时,手车阻止开关柜接地开关关合的联锁才能解锁,这时开关柜的接地开关才能合间。
2) 接地开关处于合闸状态时,接地开关操作轴上的联锁结构将阻挡手车移动,使手车不能向工作位置推进。
3.手车位置与二次插头的联锁
1) 手车进入柜内后,二次插头与手车位置之间应有以下联锁。
2) 只有当手车处于断开位置/试验位置时才能插拔二次插头。
3) 手车离开断开位置/试验位置后,在向工作位置推进的过程中和到达工作位置以后,不能拨开二次插头。
4.接地开关与电缆室盖板间的联锁
只有当接地开关处于合闸状态时,开关柜的下门或电缆室的后封板才能打开也只有在电缆室的后封板封闭时接地开关才可以分闸。
六、真空断路器的四个电气状态
1.运行状态:指断路器手车在工作位置、合闸状态,二次电源投入,控制面板合闸指示红灯亮,储能指示黄灯亮,“远方/地换开关在“远方”位,断路器出电设备已受电运行,测控装置有设备运行参数显示。
2.热备用状态:指断路器手车在工作位置分间状态,二次电源投入,控制面板分闸指示绿灯亮,储能指示黄灯亮,“远方/就地”转换开关在“远方”位,综保装置指示电源电压正常,负荷电流为0,断路器可随时根据运行需要合闸使设备投入运行。
3.冷备用状态:指断路器手车在试验位置、分闸状态,二次电源断开,“远方/就地”转换开关在“0”位,控制面板各指示灯及综保装置均无显示,断路器及其所接负荷回路良好,可随时根据运行需要投入热备用状态,设备长期处于冷备用,投入前应按相关规定测量绝缘值。
4.检修状态:指断路器手车在试验位置、分闸状态,二次电源断开,“远方/就地”转换开关在“0”位,控制面板各指示灯及综保装置均无显示,开关柜接地刀闸在合闸状态,断路器所接负荷有检修工作,断路器操作面板上悬挂“有人工作禁止合闸!"标识牌。若要转至其他状态;必须确认检修工作票已办理终结,临时安全措施已拆除,贵州高压开关柜体操作断开接地刀闸,若其一次回路有过检修作业的,投运前必须进行绝缘值的测量。
