XGN2-12箱型固定式封闭开关柜体

XGN2-12箱型固定式封闭开关柜体

  • 所属分类:箱型固定式金属封闭开关柜体

  • 点击次数:
  • 发布日期:2017/06/17
  • 在线询价
详细介绍

贵州开关柜体


贵州开关柜体

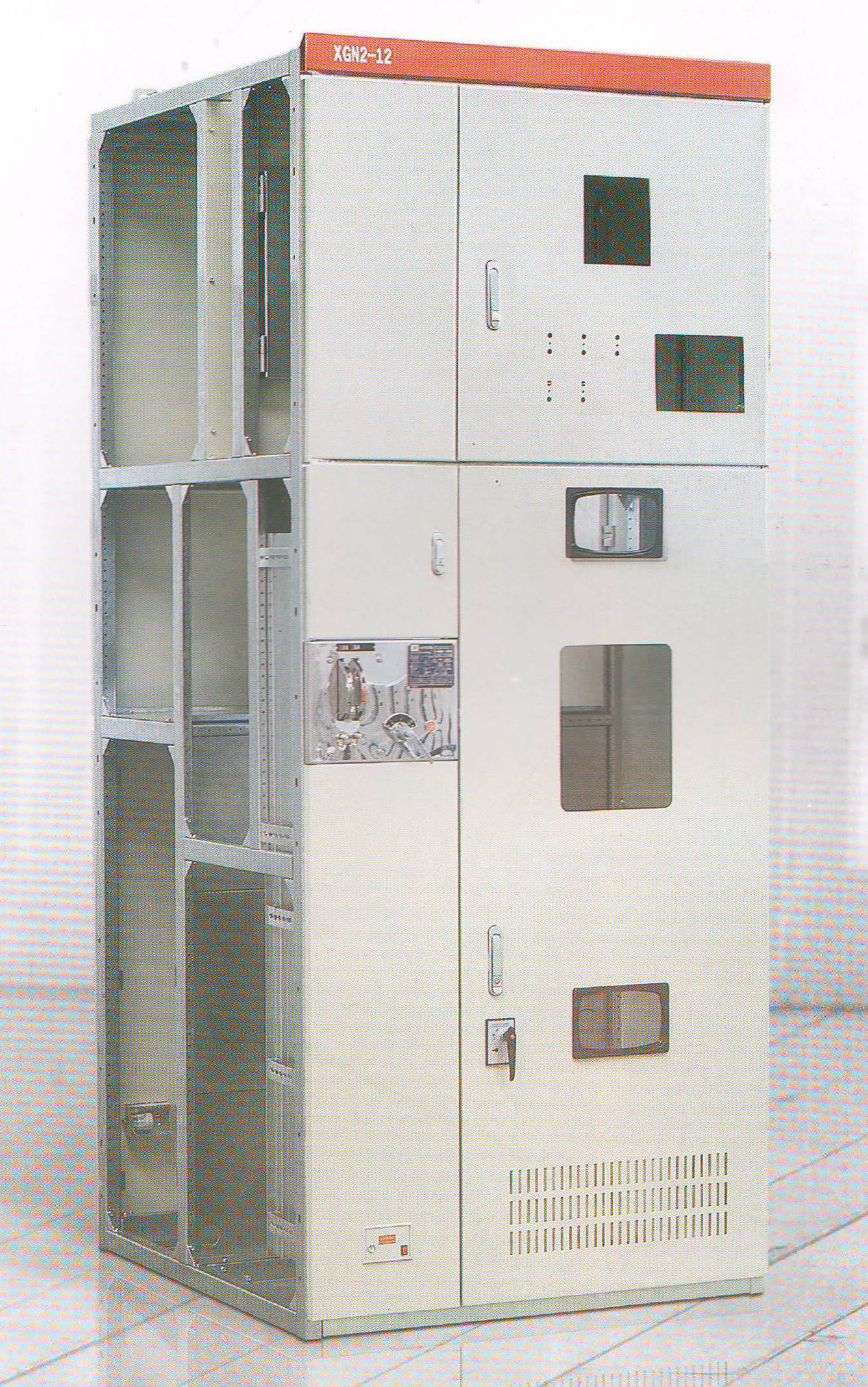

XGN2-12箱型固定式金属封闭开关柜体

概述

XGN2-12箱型固定式金属封闭开关设备柜体是由我公司开发和研制的高压成套开关设备柜体。柜体采用C型材和G型材组合装配式结构,可灵活适用各种主接线方案为成套组合节省了加工时间,从而大大提高了成套厂家交货周期。XGN2-12型开关柜是二种防护型固定式金属封闭高压开关设备,广泛地运用于高压电动机的起动、投切运行等场合,可频繁操作,无爆炸、火灾等危险。


主要特点

本开关柜为金属封闭箱型结构、柜体骨架由C型材和G型材组装而成,柜内用钢板分隔成断路器室、母线室、电缆室、继电器室,并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况。根据柜体布置,前上部为继电器室内部可安装继电器,门上可装设信号继电器,指示仪表,信号灯,转换开关安装于操作小室,后上部为母线室,后下部为电缆室,可方便地进行接线,前面为断路器室,方便了开关柜的检修,防护等级为IP2×。

1、柜内不采用任何形式的相间、相对的绝缘隔板。相间、相对的空气绝缘距离大于125mm,柜内均采用较大爬距的支持绝缘子(或套管),使开关柜具有较高的绝缘强度和绝缘稳定性。

2、采用旋转式隔离开关,该隔离开关在分断位置时旋转导体接地,即在带电体(主母线)和被隔离导体(如断路器)之间形成“金属分隔”(即两个对地接口)。这时带电体只可能发生相间或相对地放电,而不致波及隔离导体,从而保证了检修人员的安全。

3、电缆接线端头距地面600-800mm,便于电缆的制作安装和监测维护、电缆室与电缆沟之间采用塔型橡胶圈封闭,以防潮湿及小动物通过电缆沟进入柜内。

4、主开关、隔离开关、接地开关及柜门之间的联锁机构均采用强制性机械闭锁方式,产品满足。五防。功能要求。隔离开关、主开关的传动操作设计与机械联锁装置统筹考虑,使用机械联锁装置结构简单、动作可靠。


标准型外形尺寸:

宽×深×高1100×1200×2650(开关柜额定电流≤1600A)

宽×深×高1200×1200×2650(开关柜额定电流≥1600A)

注:如有架空进出线需另外增加400深的附柜。
