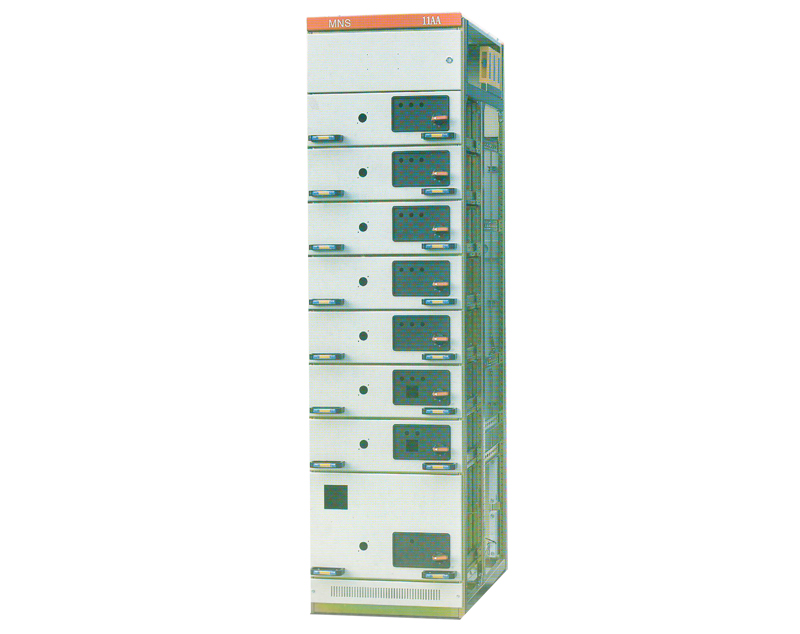

MNS改进型抽出式开关柜柜体

MNS改进型抽出式开关柜柜体

  • 所属分类:改进型抽出式开关柜柜体

  • 点击次数:
  • 发布日期:2017/06/17
  • 在线询价
详细介绍

贵州低压开关柜体


贵州低压开关柜体


MNS改进型抽出式开关柜柜体


概述

改进型M N S低压成套开关设备是在标准型的基础上改进研制的产品。适用于交流50(60)Hz额定工作电压660V及以下的系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。符合国家标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准IEC439。


结构说明

装置基本柜架为C型材组合式结构,柜架的全部结构件都经过镀锌处理或覆铝锌板制作。通过自攻锁紧螺钉8.8级六角螺钉紧固互相连接成基本框架,再按方案变化需要,加上相应的门、封板、隔板、安装支架,以及母线、功能单元等零部件,组装成一台完整的装置,装置内零部件尺寸、隔室尺寸,实行模数化(模数单位E=25mm)。垂直通道及一一次接插件均改为GCK柜的形式,水平母线也可放置柜顶,顶盖可开启,采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时,实现安全可靠,安装、检测、维修便捷并降低生产成本。柜体防护等级IP3×.4×。


抽屉类型

抽屉类型:分四种标准尺寸,都是以8E(200mm)高度为基准,它们分别为8E/4、8E/2、8E、16E和24E。

8E/4:在8E(200mm)高度空间组装4个抽屉单元;

8E/2:在8E(200mm)高度空间组装2个抽屉单元

8E:在8E(200mm)高度空间组装1个抽屉单元;

16E:在16E(400mm)高度空间组装1个抽屉单元;

24E:在24E(600mm)高度空间组装1个抽屉单元。

单元回路额定电流600A及以下其中½单元抽屉最大电流可达到100A。抽屉安装单元有效高度1800mm。相同功能单元的抽屉具有良好的互换性。抽屉进出线根据电流大小采用不同规格的后出式接插件。½单元抽屉与电缆室的转接电流分档采用DFZJD型转接单元。抽屉单元设有机械联锁装置。抽屉单元有足够数鬣的二次接插件。


柜体外形尺寸:

   高
2200
   宽600 8001000
   深800  1000800  1000800  1000
