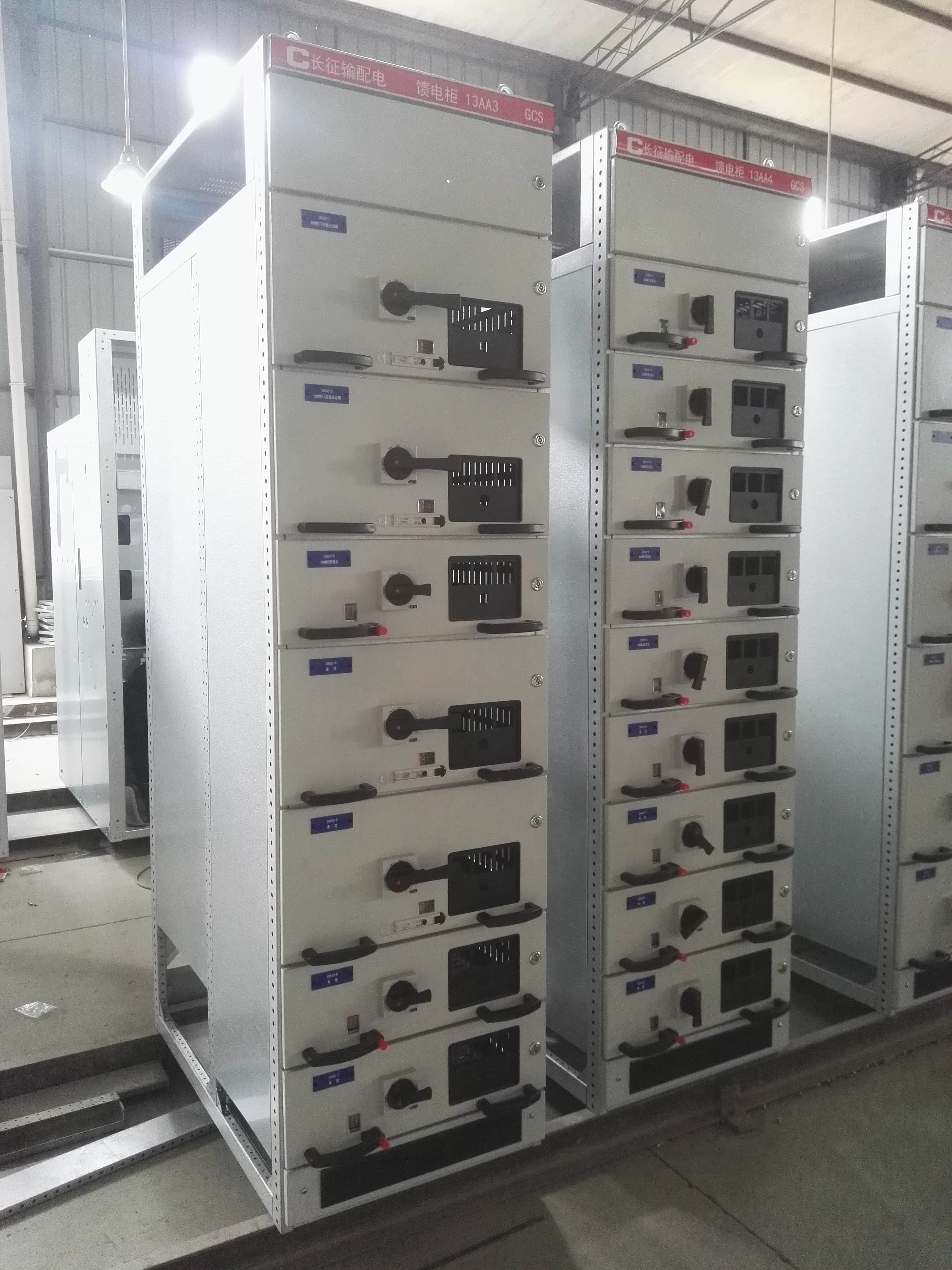

    10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室(沿用以前的叫法，其实已经没有继电器了)的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

　　理解贵州低压开关柜体的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

　　综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

　　2、10kV电缆出线中置柜的二次接线

　　KYN28A(GZS1)中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室(什么也没有)，母线等高压设备安装在背面的柜体内。

　　2.1继电器室

　　继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。继电器室就是安装电流表和指示灯的位置。

　　2.2贵州低压开关柜体断路器室

　　10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。

　　中置柜断路器手车有三个位置：断开、试验、运行(需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座)。正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接;手动跳闸后，断路器在分闸状态、手车在运行位置;用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下(手车在运行位置时拔不下来);继续摇，手车退出断路器室，处于断开位置。

　　断开位置：断路器与一次设备(母线)没有联系，失去操作电源(二次插头已经拔下)，断路器处于分闸位置;

　　试验位置：二次插头可以插在插座上，获得电源。断路器可以进行合闸、分闸操作，对应指示灯亮;断路器与一次设备没有联系，可以进行各项操作，但是不会对负荷侧有任何影响，所以称为试验位置。

　　贵州低压开关柜体运行位置：断路器与一次设备有联系，合闸后，功率从母线经断路器传至输电线路。

　　中置柜没有传统意义上隔离开关的概念，手车在试验位置时，就相当于传统的隔离开关断开，即断路器与主电路(一次母线)有了明显断开点。
